product
服務項目

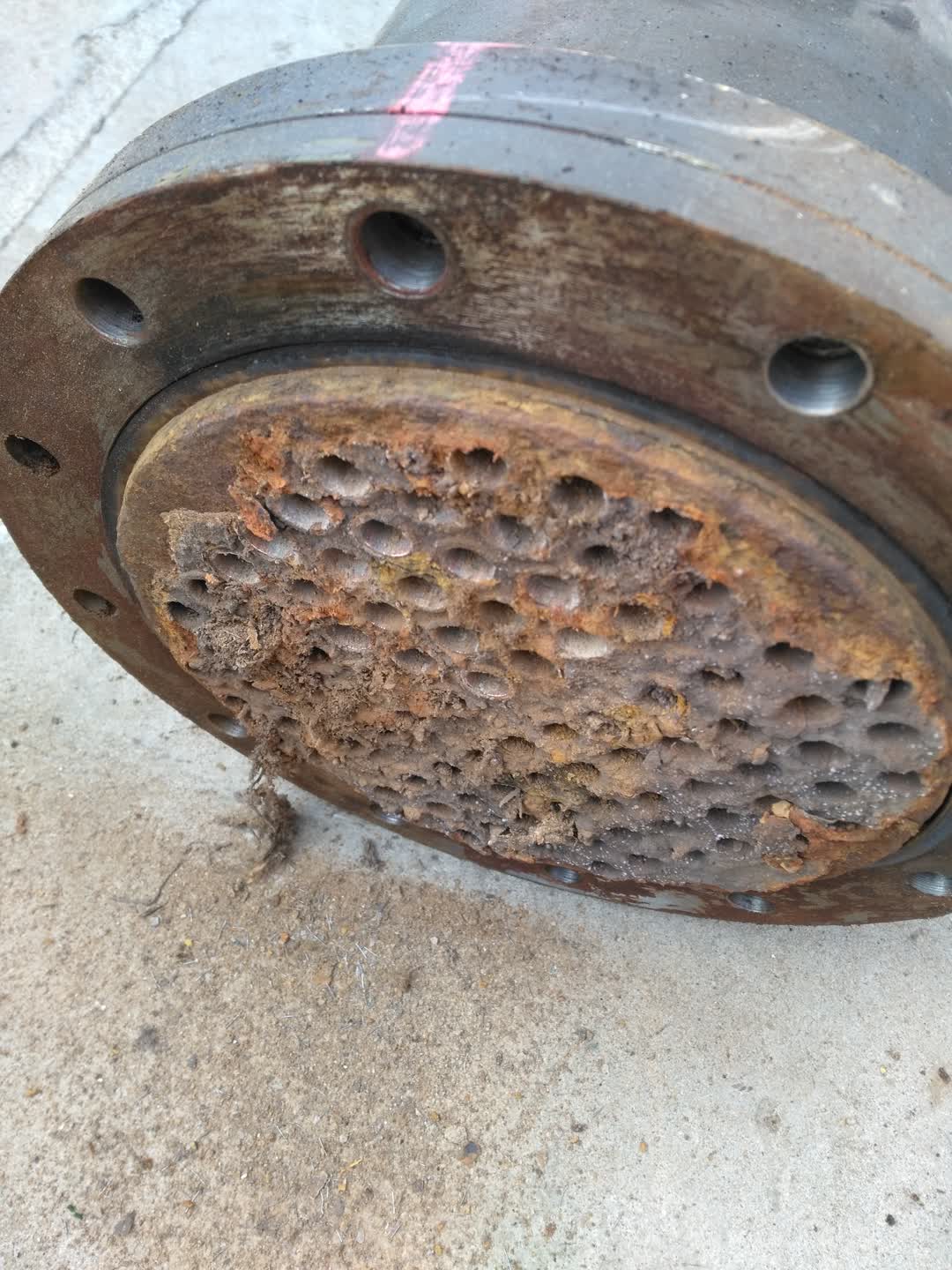

隨著現代化工業(yè)的快速發(fā)展，冷卻水的使用量越來越大，同時大量循環(huán)交換設備中存在的水垢由于得不到科學的清洗，導致了能源的消耗和環(huán)境的破壞，在設備遭到損害的同時降低了運行效率。冷卻水在熱交換過程中，由于冷媒流體（冷凍水）吸收了工作流體（冷卻水）的熱量，使其溫度上升，此時原來溶于水中的Ca（HCO3）2和Mg（HCO3）2在溫度的作用下析出CO2生成微溶于水的CaCO3和MgCO3。當這些結晶物不斷地沉積于換熱器表面，便形成了很硬的水垢，不但影響了換熱效率，同時增加了能耗，甚至還會因冷卻水的流量不足和壓力降低導致停機、停產。一些人認為設備清洗只有在嚴重影響生產的情況下才會考慮，其不知水垢的生成在不斷影響著企業(yè)的能耗，吞噬著企業(yè)的利潤。
清洗在化學工業(yè)的生產過程中，由于很多方面的原因，換熱器設備等和管道線路線中都會產生很多如結焦、油污垢、水垢、沉積物、腐蝕產物、聚合物、菌類、藻類、粘泥等污垢。
產生的這些污垢會使設備和管道線路失效，裝置系統(tǒng)會發(fā)生生產下降，能耗、物耗增加等不良情況，污垢腐蝕特別嚴重時還會使流程中斷，裝置系統(tǒng)被迫停產，直接造成各種造成經濟損失，甚至還有可能發(fā)生惡性生產事故。
在科學發(fā)展的今天要想完全的避免污垢的產生是幾乎不可能的，所以，換熱器等設備的清洗便成為供熱、工業(yè)生產，尤其是石油化工及熱電工廠生產中所不可缺少的一個重要環(huán)節(jié)。
換熱器清洗行業(yè)清洗 一般采用：化學清洗和高壓水射流清洗兩種方法。但長期以來傳統(tǒng)的清洗工藝及處理方法：如機械方法（刮、刷）、阻垢等等，在不能有效解決問題的同時對設備本身以及人體、環(huán)境造成嚴重損害。
換熱器清洗的意義：
(1)改善設備外觀，凈化和美化環(huán)境。清除廠房、建筑物、運輸工具的內外表面的污垢，還其本來面目，可達到改善其外觀，凈化環(huán)境的目的。
(2)維持正常生產，延長設備壽命。清除原材料表面污垢，可保持材料的表面性質，保證后續(xù)生產工序的實施。定期或清理生產設備的污垢，可維持設備正常運行，控制設備腐蝕，延長設備使用壽命。
(3)提高生產能力，改善產品質量。清除原材料表面的污染物，可達到保持其良好的后加工性能，提高產品質量的目的。設備的定期清洗，可以維持其應有的生產能力，減少污垢對產品性能的影響。
(4)減少能源消耗，降低生產成本。換熱器定期清洗不但可以減少原材料及能源的消耗，提高生產效率，也使生產成本大大降低。
(5)減少生產事故，有利人體健康。清洗污垢可以減少因生產工藝與設備原因引起的各種事故以及對環(huán)境與人身的傷害。清洗殺菌、消毒、清除放射性污染等，有利人體健康。
板式換熱器清洗結垢的方式
1、 清洗劑的選擇
清洗劑的選擇，目前采用的是酸洗，它包括有機酸和無機酸。有機酸主要有：草酸、甲酸等。無機酸主要有：鹽酸、硝酸等。根據換熱器結垢和工藝、材質和水垢成分分析得出：
1)換熱器流通面積小，內部結構復雜，清洗液若產生沉淀不易排放。
2)換熱器材質為鎳鈦合金，使用鹽酸為清洗液．容易對板片產生強腐蝕，縮短換熱器的使用壽命。通過反復試驗發(fā)現，選擇甲酸作為清洗液效果最佳。在甲酸清洗液中加入緩沖劑和表面活性劑，清洗效果更好，并可降低清洗液對板片的腐蝕。通過對水垢樣本的化學試驗研究表明，甲酸能夠有效地清除水垢。通過酸液浸泡試驗，發(fā)現甲酸能有效地清除附在板片上的水垢，同時它對換熱器板片的腐蝕作用也很小。
2、 清除水垢的基本原理
1)溶解作用：酸溶液容易與鈣、鎂、碳酸鹽水垢發(fā)生反應，生成易溶化合物，使水垢溶解。
2)剝離作用：酸溶液能溶解金屬表面的氧化物．破壞與水垢的結合。從而使附著在金屬氧化物表面的水垢剝離。并脫落下來。
3)氣掀作用：酸溶液與鈣、鎂、碳酸鹽水垢發(fā)生反應后，產生大量的二氧化碳。二氧化碳氣體在溢出過程中。對于難溶或溶解較慢的水垢層，具有一定的掀動力，使水垢從換熱器受熱表面脫落下來。
4)疏松作用：對于含有硅酸鹽和硫酸鹽混合水垢，由于鈣、鎂、碳酸鹽和鐵的氧化物在酸溶液中溶解，殘留的水垢會變得疏松，很容易被流動的酸溶液沖刷下來。
3、 清洗水垢的工藝要求
1)酸洗溫度：提升酸洗溫度有利于提高除垢效果．如果溫度過高就會加劇酸洗液對換熱器板片的腐蝕，通過反復試驗發(fā)現，酸洗溫度控制在60~E為宜。
2)酸洗液濃度：根據反復試驗得出，酸洗液應按甲酸81．O％、水17．O％、緩沖劑1．2％、表面活性劑0．8％的濃度配制，清洗效果極佳。
3)酸洗方法及時間：酸洗方法應以靜態(tài)浸泡和動態(tài)循環(huán)相結合的方法進行。酸洗時間為先靜態(tài)浸泡2 h，然后動態(tài)循環(huán)3～4 h。在酸洗過程中應經常取樣化驗酸洗濃度，當相鄰兩次化驗濃度差值低于0．2％時，即可認為酸洗反應結束。
4)鈍化處理：酸洗結束后，板式換熱器表面的水垢和金屬氧化物絕大部分被溶解脫落，暴露出嶄新的金屬，極易腐蝕，因此在酸洗后，對換熱器板片進行鈍化處理。

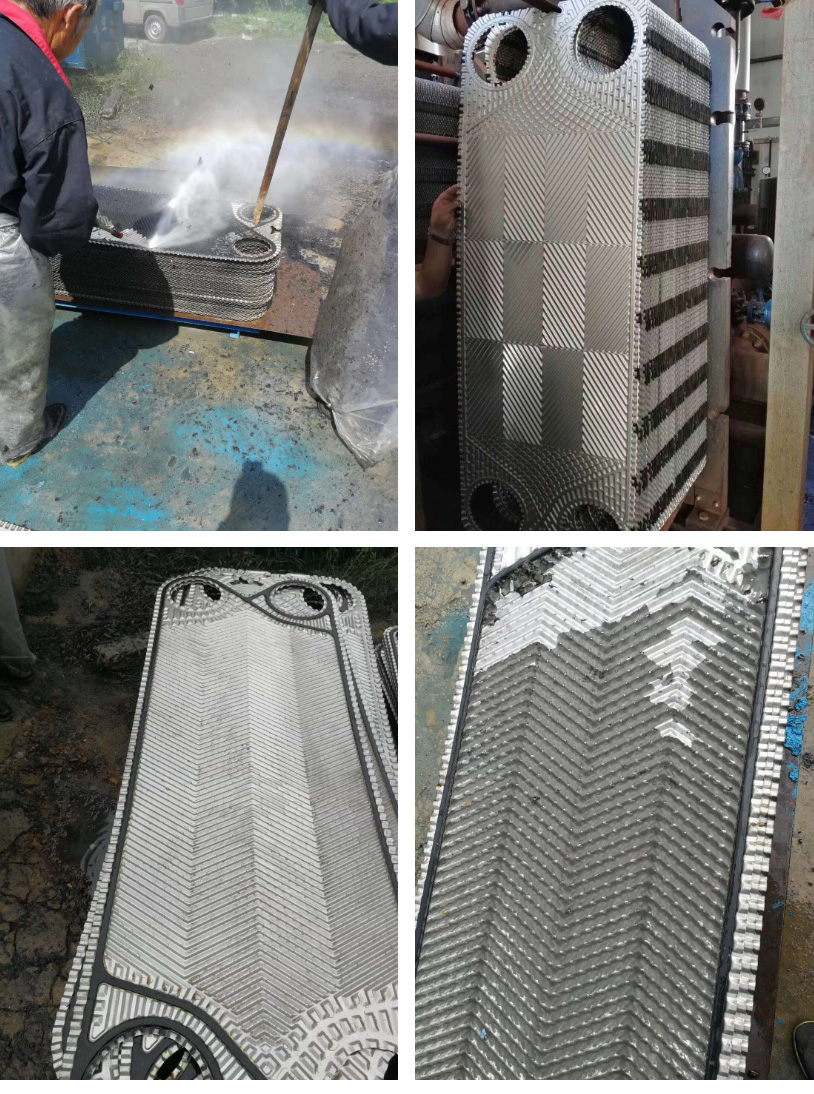

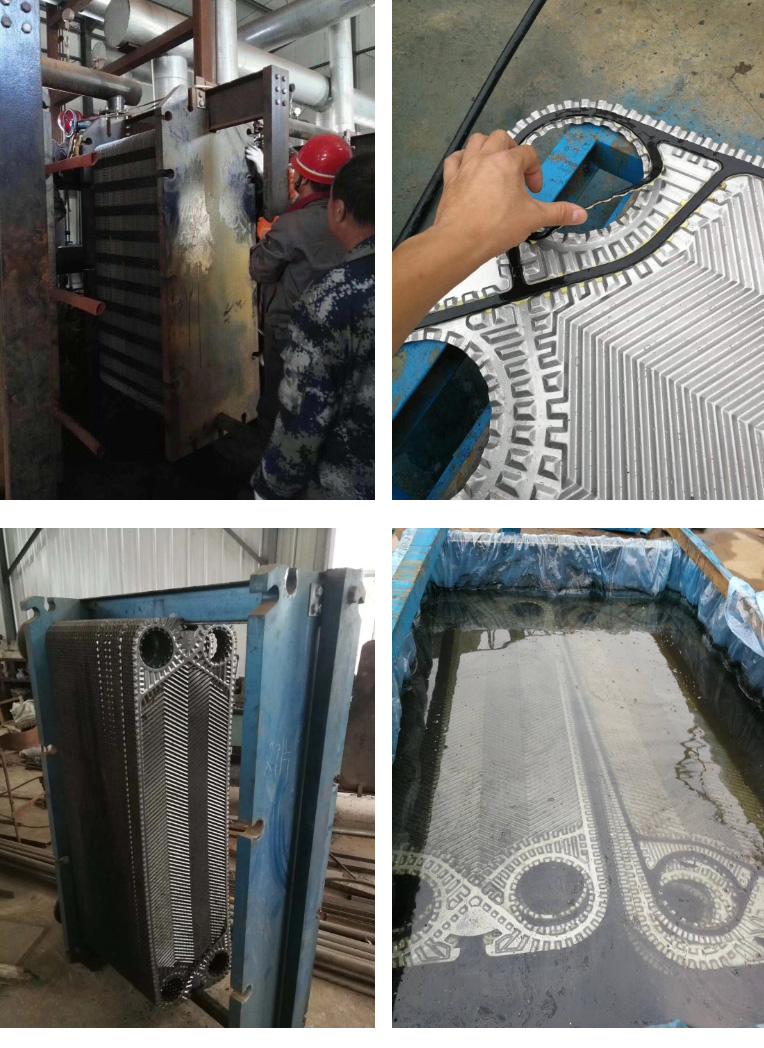

4、 清洗水垢的具體步驟
1)沖冼：酸洗前，先對換熱器進行開式沖洗，使換熱器內部沒有泥、垢等雜質，這樣既能提高酸洗的效果，也可降低酸洗的耗酸量。
2)將清洗液倒人清洗設備，然后再注入換熱器中。
3)酸洗：將注滿酸溶液的換熱器靜態(tài)浸泡2h。然后連續(xù)動態(tài)循環(huán)3～4 h。其間每隔0．5 h進行正反交替清洗。酸洗結束后，若酸液pH值大于2，酸液可重復使用，否則，應將酸洗液稀釋中和后排掉。
4)堿洗：酸洗結束后，用NaOH，Na，PO ，軟化水按一定的比例配制好，利用動態(tài)循環(huán)的方式對換熱器進行堿洗，達到酸堿中和，使換熱器板片不再腐蝕。
5)水洗：堿洗結束后，用清潔的軟化水．反復對換熱器進行沖洗0．5 h，將換熱器內的殘渣徹底沖洗干凈。
6)記錄：清洗過程中，應嚴格記錄各步驟的時間，以檢查清洗效果?？傊?，清洗結束后，要對換熱器進行打壓試驗。合格后方可使用。
3 、防止板式換熱器結垢的措施
1)運行中嚴把水質關，必須對系統(tǒng)中的水和軟化罐中的軟化水進行嚴格的水質化驗，合格后才能注人管網中。
2)新的系統(tǒng)投運時，應將換熱器與系統(tǒng)分開，進行一段時間的循環(huán)后，再將換熱器并人系統(tǒng)中．以避免管網中雜質進入換熱器。
3)在整個系統(tǒng)中，除污器和過濾器應當進行不定期的清理外，還應當保持管網中的清潔，以防止換熱器堵塞。

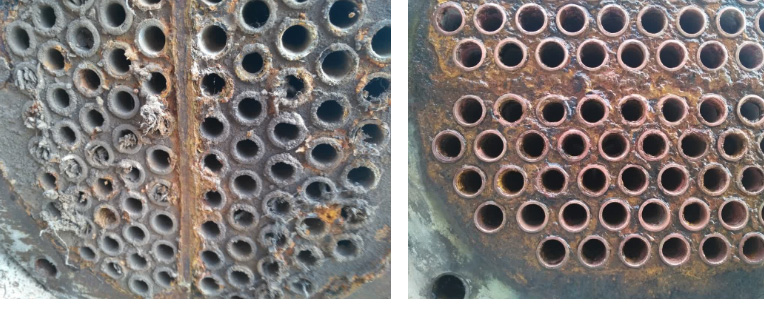

管式換熱器清洗非常必要，若長時間不清洗，換熱器設備等和管道線路線中都會產生很多如結焦、油污垢、水垢、沉積物、腐蝕產物、聚合物、菌類、藻類、粘泥等污垢。產生的這些污垢會使設備和管道線路失效，裝置系統(tǒng)會發(fā)生生產下降，能耗、物耗增加等不良情況，污垢腐蝕特別嚴重時還會使流程中斷，裝置系統(tǒng)被迫停產，直接造成各種造成經濟損失，甚至還有可能發(fā)生惡性生產事故。在科學發(fā)展的今天要想完全的避免污垢的產生是幾乎不可能的，所以，換熱器等設備的清洗便成為工業(yè)生產，尤其是石油化工及熱電工廠生產中所不可缺少的一個重要環(huán)節(jié)。當然，換熱器的清洗比較復雜而且專業(yè)，建議請專業(yè)清洗公司來做。
換熱器清洗最緊要的工作程序
第一步：除垢清洗。在清洗槽循環(huán)水內按比例加入配置好的除垢清洗劑，進行鍋爐清洗除垢，根據垢量多少確定清洗循環(huán)的時間和加入藥劑多少，確認全部垢質清洗下來之后轉入下一步清洗程序。
第二步：清水清洗。將清洗設備和鍋爐連接好后，要用清水循環(huán)清洗10分鐘，檢查系統(tǒng)狀態(tài)，是否有泄漏，同時將浮銹清洗掉。
第三步：剝離防腐清洗。按比例在清洗槽循環(huán)水內加入表面剝離劑和緩釋劑，循環(huán)清洗20分鐘，使垢質和清洗的各部件的分離，同時對沒有結垢的物體表面進行防腐處理，防止除垢清洗時清洗劑對清洗部件產生腐蝕。
第四步：鈍化鍍膜處理。加入鈍化鍍膜劑，對鍋爐清洗系統(tǒng)進行鈍化鍍膜處理，防治管路和部件腐蝕以及新的銹垢生成。
換熱器清洗的意義：
第一：提高換熱效率，節(jié)約能源；
第二：延長設備使用壽命
第三：提高生產效率和產品質量
第四：減少經濟損失
- 上一張：暫無
- 下一張：暫無
